SF6气体泄漏监控报警系统(型号：SF2000）

一、SF6环境监测系统前言

       根据《DL408-1991 电业安全工作规程（发电厂和变电所电气部分）》第八章、《DLT 639-1997 六氟化硫电气设备运行、试验及检修人员安全防护细则》第4章要求和《JBT 10893-2008 高压组合电器配电室六氟化硫环境监测系统》。特别规定，工作人员进入SF6配电装置室低位区或电缆沟进行工作必须保证SF6气体浓度小于1000ppm，含氧量不低于18%及周围环境相对湿度80%，同时必须开启通风系统。

二、产品介绍

      SF1000系列 SF6气体泄漏监控报警系统为在安装有SF6设备的配电装置室的工作人员提供人身健康安全保护而设计、开发的智能型在线监测系统。它主要检测环境空气中SF6气体含量和氧气含量，当环境中SF6气体含量超标或缺氧，能实时进行报警，同时自动开启风机进行通风，并具有温湿度检测、工作状态语音提示、远传报警、历史数据查询等诸多丰富功能。它的微量SF6气体检测技术，能检测到1000ppm 浓度的SF6气体，不仅可以达到保障人身安全的目的，而且还能确保设备正常运行；进口的氧传感器，可以为现场工作人员提供更多一层可靠保护。

      主要应用在变电站110kV、220kV、500kV等不同电压等级SF6组合电器设备室以及10KV，35KV高压开关室，对环境中SF6气体泄漏情况和空气中含氧量进行实时在线监测，并具有温、湿度监测以及联动控制通风机的功能。

三、主要功能

1. 环境中SF6气体含量检测功能。

2. 环境中氧气含量检测功能。

3. 环境中温、湿度检测显示功能。

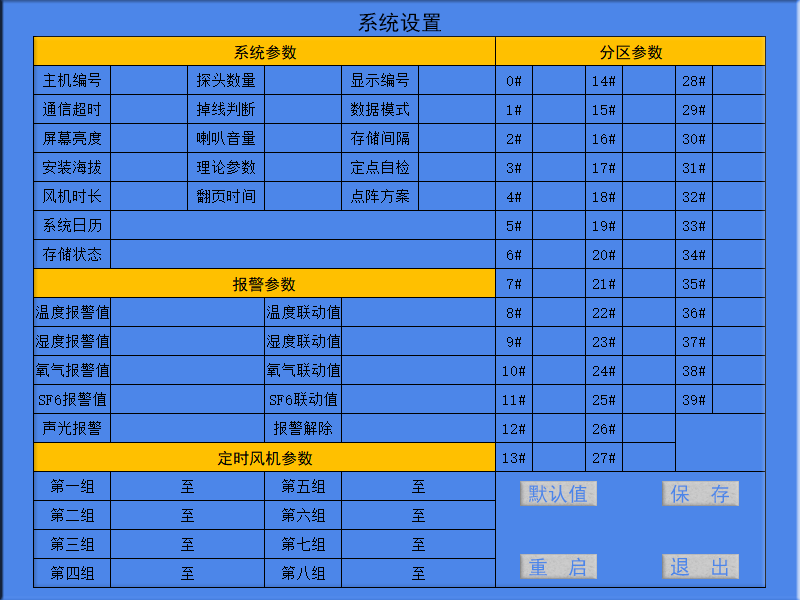

4. 人工设置报警点。

5. 缺氧报警功能。

6. SF6气体含量超标报警功能。

7. 缺氧或SF6含量超标时自动排风功能。

8. 定时排风功能。

9. 人工强制排风功能。

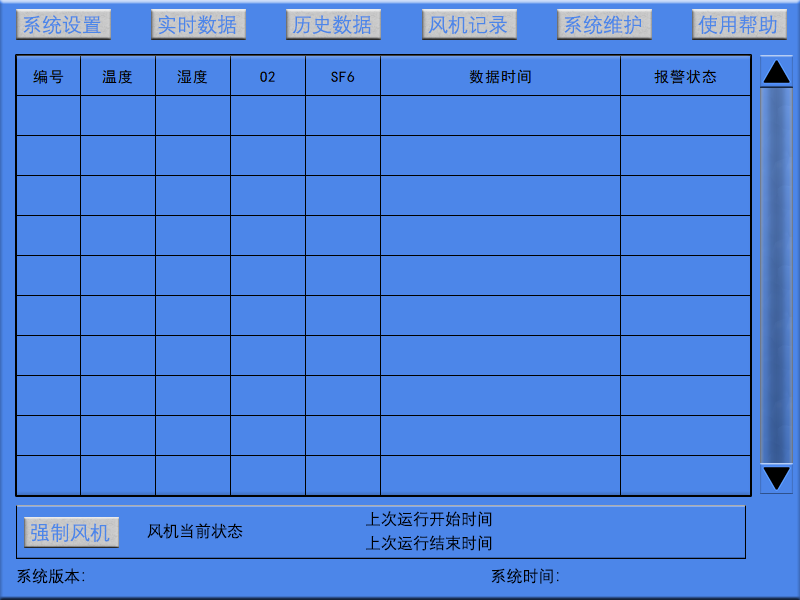

10. 实时显示各种参数功能。

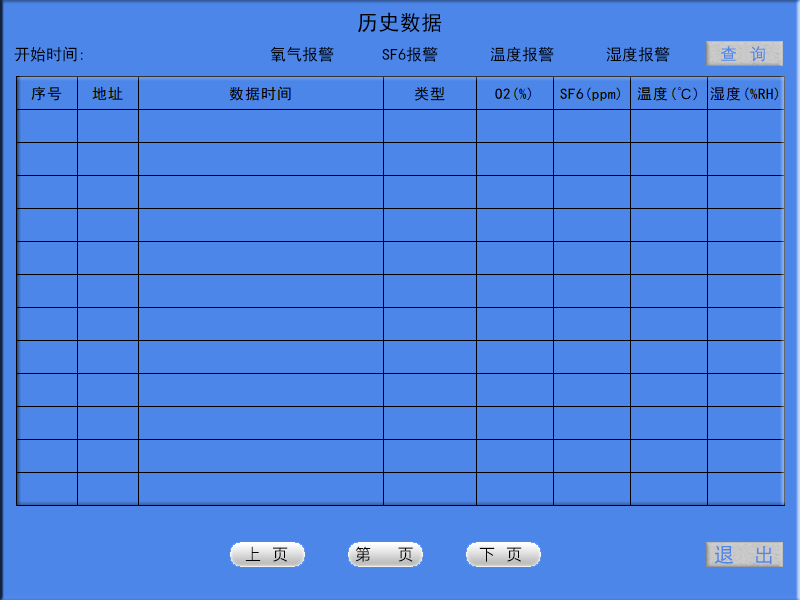

11. 历史数据查询功能。

12. 红外检测提示功能。

13. 调度中心监控，提供远动通信硬接点的方式与远动装置通信，实现调度中心的远程告警，数据上传至中心控制室服务器功能。

四、技术参数

1. SF6参数：测量范围1～3000ppm，检测精度＜（±25ppm+2%），报警门限1000ppm或自定义。

2. O2参数：测量范围 1～25%，检测精度＜0.5 %FS，报警门限18%或自定义。

3. 温度参数：测量范围-30～+70℃，检测精度±1℃。

4. 湿度参数：测量范围1-99%RH；检测精度±1%RH。

5. 输入电源：185～265V AC。

6. 报警输出点电流：5A。

7. 风机输出触点电流：10A。

8. 风机通风时间设定：1）手动强制；2）SF6浓度或氧量超限；3）用户自定义定时时段；4）分区域控制：3个。

9. 风机分区设置：3个工作区。

10. 历史数据记录容量：5年。

11. 通讯：RS-485标准协议。

12. 显示器特性：10.4寸彩显触控屏，亮度、对比度可调节。

五、售后服务

       公司由专业资质和经验丰富的工程服务人员在现场进行安装服务。针对各个行业应用特点及不同的现场环境状况，为您提供专业的安装及调试，以确保系统的安全稳定运行。我们的服务可以满足您对传感器和系统设备的任何安装调试需求，包含现场人身安全、 对传感器和元件进行功能和系统整体测试、参数设置、系统维护培训、验收等各项环节的工
