电缆局放在线监测装置

局放脉冲传感器

HFCT-45

采样范围：50 pC ～ 10000 pC

频率范围：300KHZ ～ 30MHZ

安装方式：开合式

内径：48mm

工频信号传感器

PFCT-2000

范围：AC 0 A ～ 2000 A

频率范围：小于20KHZ

精度：0.5级

安装方式：开合式

内径：160mm

绝缘水平：DC10kV 1分钟

取电装置

IPSD-50

启动电流：≥ 50A

输出功率：10W ～ 20W

安装方式：开合式

内径：120mm  或  160 mm

绝缘水平：DC10kV 1分钟

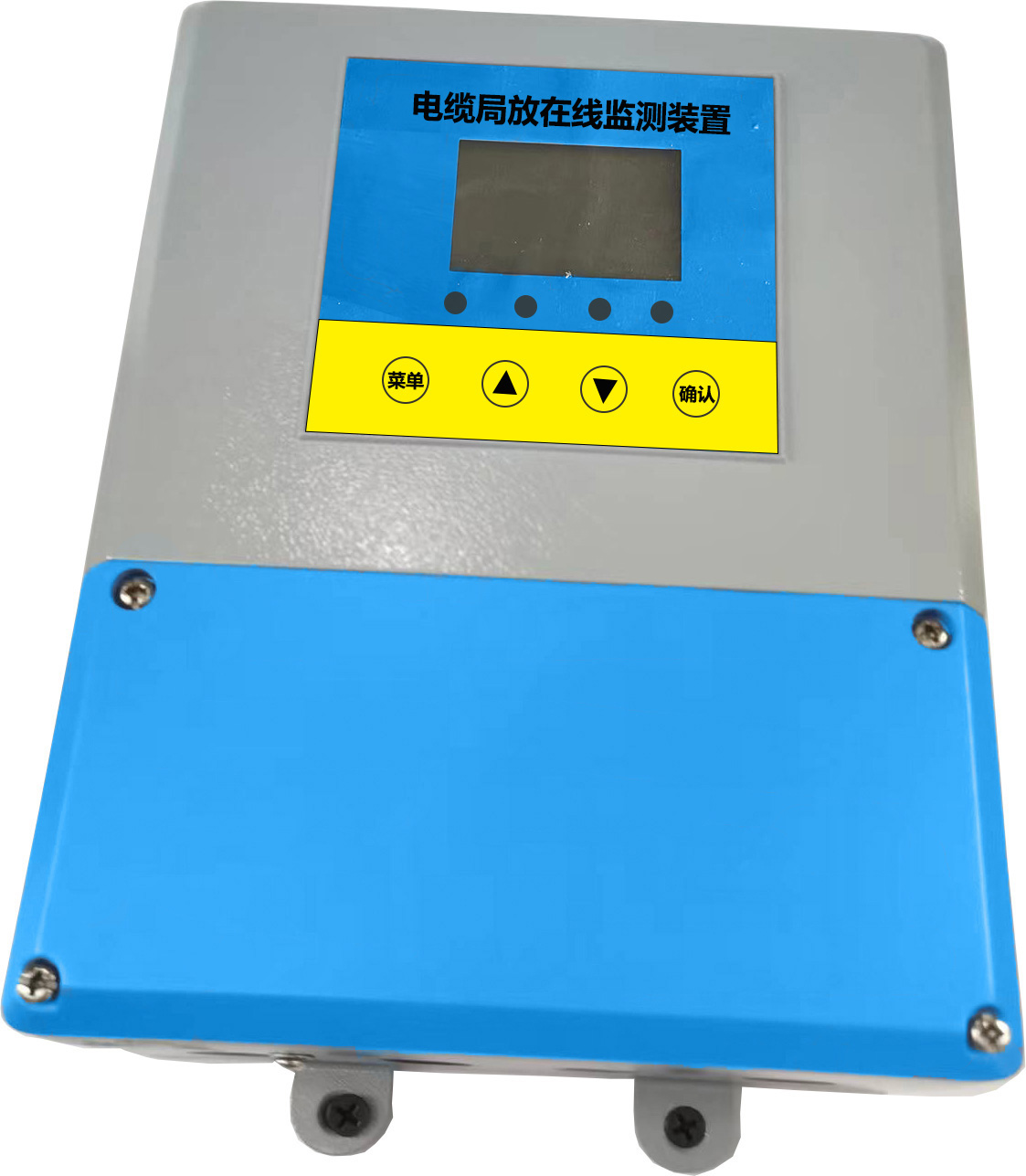

采集终端

DLPD01-ZJ

采样频率：100MHZ

存储深度：32K/通道

局放录波：实时在线录制电缆局部放电脉冲波形

采样通道：含3个高速采样通道，1个工频信号采样通道。

显示方式：LCD液晶屏

采样精度：12位

波形显示：二维图谱，单脉冲时域法。

辅助定位：光缆、北斗信号。

通讯方式：光纤通讯、无线通讯、RS485。

装置供电

采用AC220V 50HZ  或感应取电  或 太阳能电池

装置通讯

1、光纤通讯，节点间距离小于20公里；38400、8、1、NO

2、无线4G通讯

3、RS485通讯，ModBus Rtu 协议

外形尺寸

500mm * 400mm * 200mm

安装尺寸

450mm * 320mm

采集终端防护等级

IP66 (IP68)

传感器防护等级

IP66（IP68）
